智能调光调色温灯具方案介绍
控制信号输入
恒流输出
红外/无线/2.4G
遥控接收部分
2种色温的灯
珠组合的灯板
MCU控制部分
恒流驱动电路
过零检测电路
恒定压电源
AC input
（ 框图说明 ）
智能调光调色温，是指应用MCU+恒流驱动2 种色温的LED 进行亮度调节和色温调节
的功能，由于带有MCU,所以它可以由MCU 接收红外，无线（433M/315M）,2.4G,及墙壁
开关信号进行智能运算，输出不同亮度和不同的色温效果，使用者可以随意选择自己喜
欢的灯光效果。这种方案的应用可以使用球泡灯（内置式），天花灯（外置式），吸顶灯
（内置一体式，或外置式），平板灯（适合于直射式平板灯外置电源），以及其他需要应
用调光调色温的灯具，如会议室，餐厅，书房等，在正式的严肃的场合亮光冷色；在柔
性的场合亮光暖色，温馨随和；平常可亮正白或自己喜欢的颜色。
具体方案介绍：
1， 墙壁开关调光调色温：
这种控制方式不用接遥控信号，直接检测墙壁开关是否断开或闭合，根据开关
的状态和开关次数来设定想要的色温和亮度。如果有需要，也可以加上遥控信号，
我们目前实现的方式是遥控优先，就是收到遥控信号，墙壁开关调节自动关闭，只
执行遥控信号，用遥控就直接按面板按键对应功能操作。如没有遥控信号，那么开
关在0.2 秒-1.5 秒内动作，认为有效，在这范围外动作，不处理。
操作方式：第一开关动作，如果已经存储了调整好的色温和亮度数据，那么此
时开关在0.2 秒-1.5 秒内有开关动作，这时灯光自动从暖白色开始渐变到冷白色
（250 级变化），在这渐变的过程中，在0.2 秒-1.5 秒内有开关动作，MCU 保存当前
的色温数据。之后再开灯，灯具就显亮调整后保存的色温。保存色温数据后如果第
二次0.2 秒-1.5 秒再有开关动作，这灯灯具自动调整亮度，亮度有10%-100%自动
变化，使用者选择合适的亮度0.2 秒-1.5 秒内执行开关动作，保存选择好的亮度。
注意：调节色温和亮度是在上电5 秒内调整。5 秒后不在执行调整，除非关灯
15 秒后再上电。
2， 遥控调光调色温：

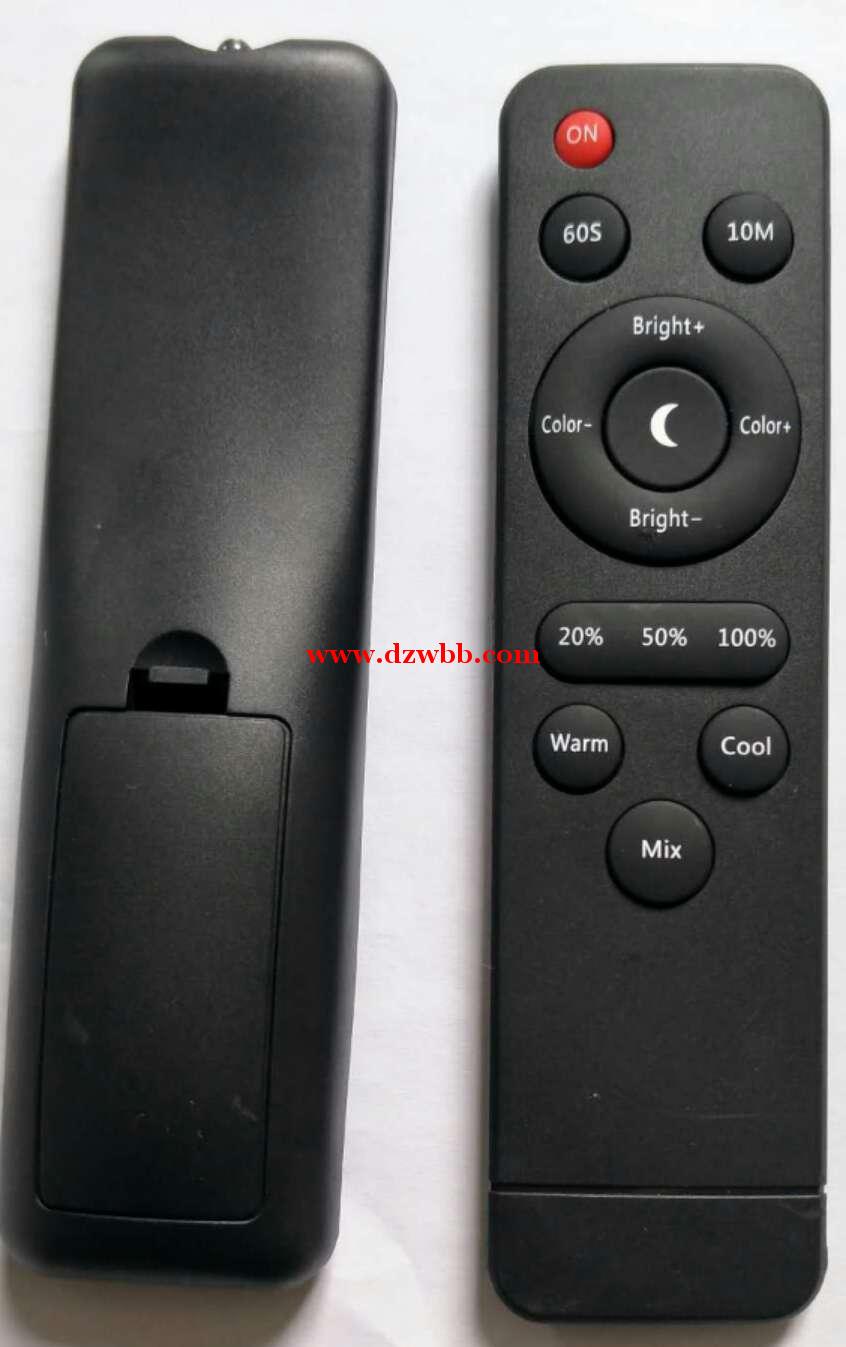

红外遥控器 2.4G 遥控器 315M/433M 遥控器
A, 红外遥控调光调色温：
灯具上电后，直接按遥控器上按键，根据对应功能操作。
由于红外线遥控具有方向性，所以需要对灯具进行遥控控制时，需在灯具正对面
120°内遥控，在角度范围内遥控距离有差异；灯具面罩罩住红外接收头，根据材料不
同对红外光的隔离效果不同，导致了遥控距离有差异，一般的亚克力材料面罩在3 米左
右，如是玻璃面罩在5 米以上。如果是外置电源，需要把接收头引线到能遥控的位置，
否则没法遥控。接收头引线在50CM 内为佳。
红外遥控控制具有低成本，方便使用等优点，但是需要在角度范围内控制。也可
以进行分组控制。如需要可以定制设计。
遥控器的按键功能定义如下（色温数据根据使用灯珠色温不同而不同）
OFF（关）键：关机键
ON（开）键：开机键
LGT（亮度）+ 键：亮度增加键，按下不动自动增加
LGT（亮度）- 键：亮度减小键，按下不动自动减小
CT（色温）- 键：色温向3000K 转换，按下不动自动变化到3000K
CT（色温）+ 键：色温向8000K 转换，按下不动自动变化到8000K
RESET(复位）键：复位键，按下灯泡复位色温为5000K,亮度为最高亮度
LGT（亮度）30%键： 按下此键，亮度快速渐变到30%亮度
LGT（亮度）70%键： 按下此键，亮度快速渐变到70%亮度
LGT（亮度）100%键： 按下此键，亮度快速渐变到100%亮度
WW（暖白）键： 按下此键，灯具光线色温变为暖白色
NW（正白）键： 按下此键，灯具光线色温变为正白色
CW（冷白）键： 按下此键，灯具光线色温变为冷白色
B, 315M/433M 无线遥控调光调色温（暂没做分组）：
灯具初次上电，灯具闪6 下后亮某种色温（根据接线不同色温不同）灯光，此时需
要对码，对码方式是在闪6 下的时候按下开机键，灯具就停止闪动，点亮灯光，对码成
功。
对码OK 后直接按遥控器上按键，根据对应功能操作。同时也具有清码功能，在对码成
功后，按下reset 按键超5 秒，某种色温灯光闪6 下后变为对码灯光闪烁，闪6 下表示
清码成功，之后等待再对码，如不对码，15 秒后再上电，灯具闪亮对码灯光，等待对码。
无线遥控没有方向性，为了不影响其它无线设备，我们遥控距离设定在15 米左右。
如客户需要大功率，也可以定制。
遥控器的按键功能定义如下（色温数据根据使用灯珠色温不同而不同）
2 键：开/关机键 ( 按一次开， 按一次关 ）
4 键：亮度增加键，按下不动自动增加
6 键：亮度减小键，按下不动自动减小
5 键：色温减小键，色温向3000K 转换，按下不动自动变化到3000K
3 键：色温增大键，色温向8000K 转换，按下不动自动变化到800
